UE5 PCG 程序化场景 · 实机展示（视频）
【概述】 由整套 PCG 图表生成的最终场景实机演示：房屋、道路、草地、岩石、植被、装饰物等模块协同构成的一个完整、可漫游的场景。 【原创亮点与作用】 这是我整套程序化场景方案的"成片"——前面那一堆子图（建筑系统、散布筛选、生态、配套设施）在这里被主图统一驱动、一次性长成一个连贯的世界。 它的价值在于"可生长、可迭代"：场景不是手摆死的，而是由规则和参数生成的；改地形、改密度、改建筑参数，整片场景就能重算出新的样子。视频展示的就是这套自建系统从规则到成景的真实效果。 完成时间：2026 年 ｜ 个人独立完成

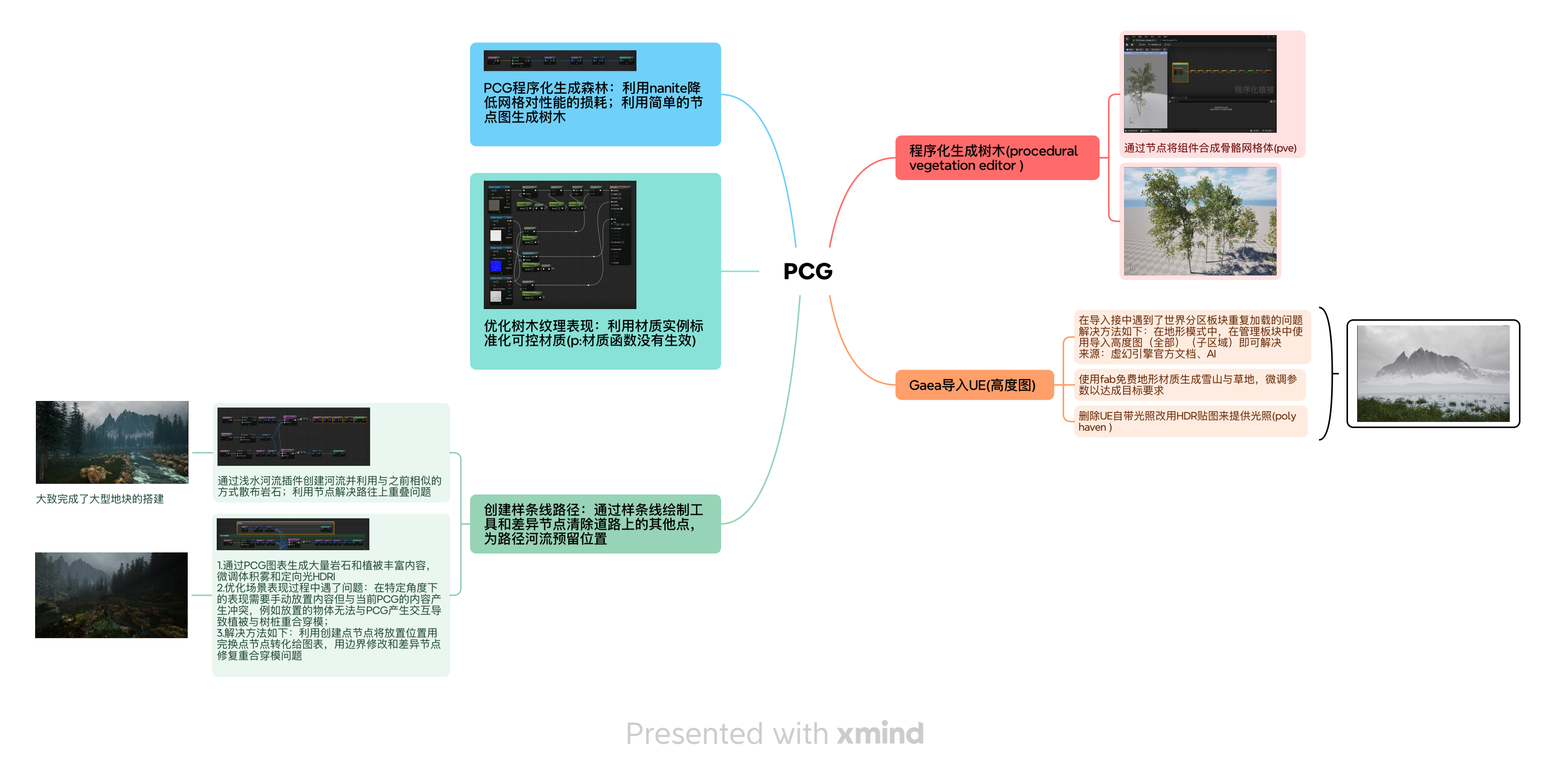

PCG 技术组合 · 程序化场景管线总览
【概述】 一张思维导图，梳理我在程序化场景里实际串联起来的几条技术线：PCG 程序化生成（瓦片化草地、建筑 / 道路）、样条线辅助构建路径、Procedural Vegetation Editor 程序化植被，以及 Gaea 高度图导入地形等。 【原创亮点与作用】 重点不在某个单一技术点，而在"组合"：我把地形（Gaea 高度图）、植被（PVE）、散布与建筑（PCG Graph）、路径（样条线）这些原本各自独立的环节，编排成一条可串联、可参数化迭代的生产管线，让一个场景从地形 → 植被 → 建筑 → 配套设施都能在统一规则下程序化产出。 这张图就是这套自建管线的"导航图"，说明各模块的分工与衔接关系，帮人快速看懂整套程序化场景方案的全貌，也是我对自己技术体系的一次系统梳理。 完成时间：2026 年

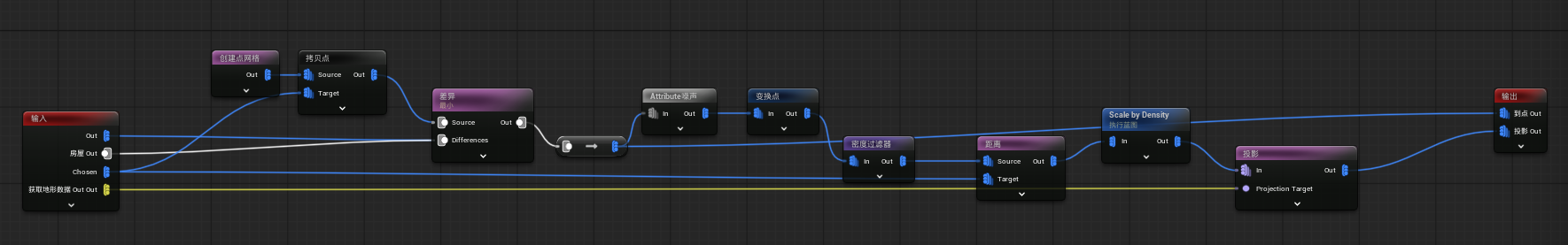

标准草地（PCG 子图）
【概述】 草地散布的"标准件"子图：依据地形数据在合法区域铺设草地，自动避开房屋、道路等区域，并把结果投影贴合到地面。是整套生态散布里复用率最高的基础模块。 【原创亮点与作用】 我把"种草"这件事做成了一个干净、可复用、带自我约束的子图，整条链路是这样跑的： · 先用"创建点网格 + 拷贝点"铺一层规整的候选点； · 用"差异"节点把房屋等输入区域从候选里减掉——草不会长进屋里或路上； · 叠加"Attribute 噪声"打散规整感，让分布看起来自然而非网格化； · 经"密度过滤 + Scale by Density"控制疏密，再用"距离"做进一步筛选； · 最后读取地形数据做"投影"，把每株草精准贴到起伏的地表上，输出"到点 / 投影"两路结果给生成器。 它的作用是把草地从"手刷"变成"一接就长"的标准模块：只要喂入地形和需要避让的区域，就能得到自然、贴地、且不与建筑冲突的草地；房屋 / 道路一变，草地自动重新避让。可复用、可避让、可控密度，是我做程序化生态的基石之一。 完成时间：2026 年 ｜ 个人独立完成

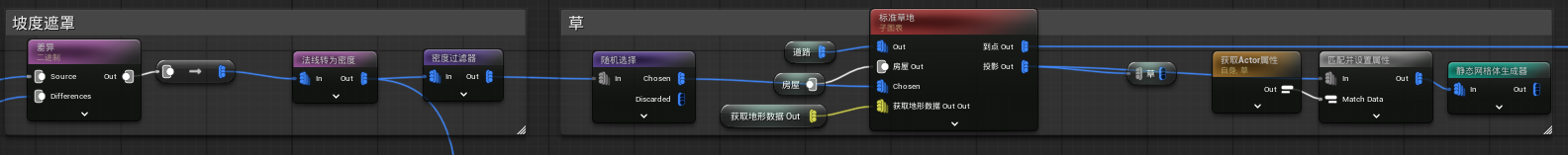

草地生成筛选（PCG 子图）
【概述】 在"标准草地"基础上加了一层更聪明的筛选：用坡度遮罩剔除陡坡、随机选择保留点，并避开道路与房屋区域，让草只长在该长的地方。 【原创亮点与作用】 我在这里解决的是"草地分布的真实感"问题： · 坡度遮罩——用"法线转密度 + 密度过滤"把陡坡上的点筛掉（陡崖上本就不该长草）； · 随机选择——在保留点里再随机取舍，打破均匀感，做出疏密自然的草丛； · 区域避让——接入道路 / 房屋数据，凡是这些地方一律不长。 它的作用是让大片草地既贴合地形逻辑（缓坡密、陡坡疏 / 无）又不会侵入功能区，把"哪里该长草"从美术手刷变成一条可复算的算法规则——这是野外生态散布里很关键的一道筛选。 完成时间：2026 年 ｜ 个人独立完成

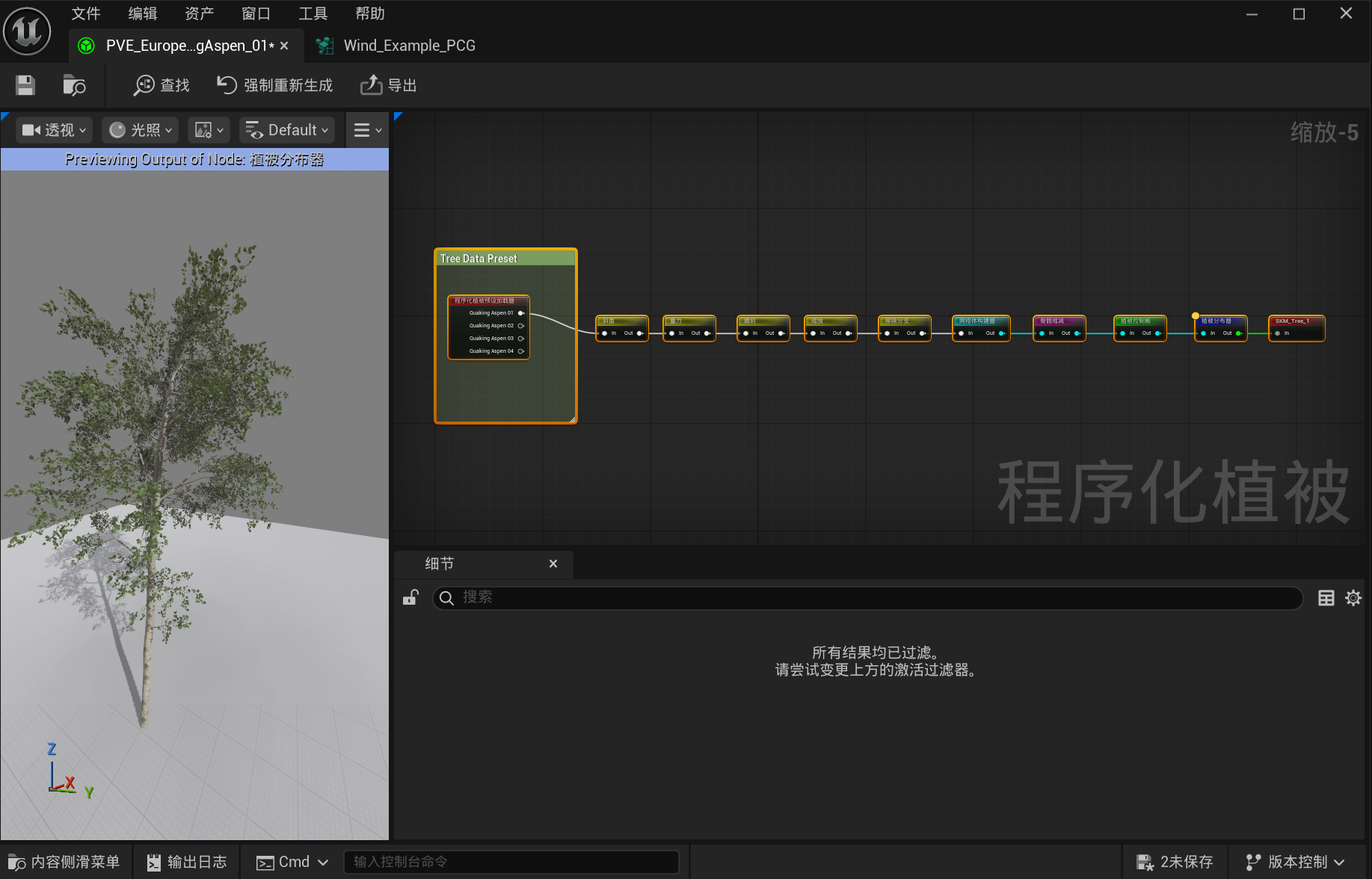

程序化植物 · PVE + PCG 树木生成
【概述】 在 UE5 中用 Procedural Vegetation Editor（PVE）程序化生成树木（示例为欧洲山杨 European Aspen），并接入 PCG 与风力示例（Wind_Example_PCG）；左侧为单株树的实时预览，右侧为节点图。 【原创亮点与作用】 这一环解决的是"连植被资产本身也程序化"的问题：不是摆放现成的树模型，而是用 PVE 按参数生成树的枝干与树冠结构，再交给 PCG 把这些植物按规则散布进场景、并叠加风动。 它的作用，是让植被从"单棵生成"到"成片散布"全程可控、可调——树形、密度、风感都能参数化迭代；并与前面的 Houdini 地形顶点色遮罩、PCG 散布筛选相衔接，共同构成一套从地形到植被的完整程序化生态。 完成时间：2026 年

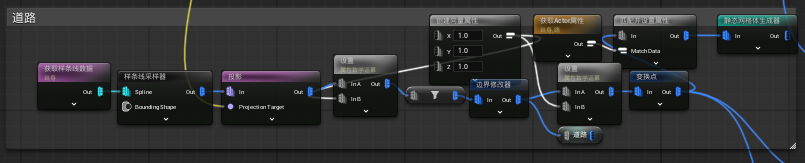

道路生成（PCG 子图）
【概述】 沿样条线生成道路并投影贴合地形，用边界修改器控制路面范围，最后由静态网格体生成器铺出路面。 【原创亮点与作用】 我用一条样条当"路的中心线"，让路面沿它生成，并投影到起伏地形上自动贴地，再用边界修改器约束路宽 / 边缘。 它的作用是把"修路"变成画一条线的事——样条怎么走，路就怎么走，还能自动随地形上下起伏；道路同时又是其他模块（草地避让、路灯 / 井盖布置）的依据，是连接场景各功能区的骨架。 完成时间：2026 年 ｜ 个人独立完成

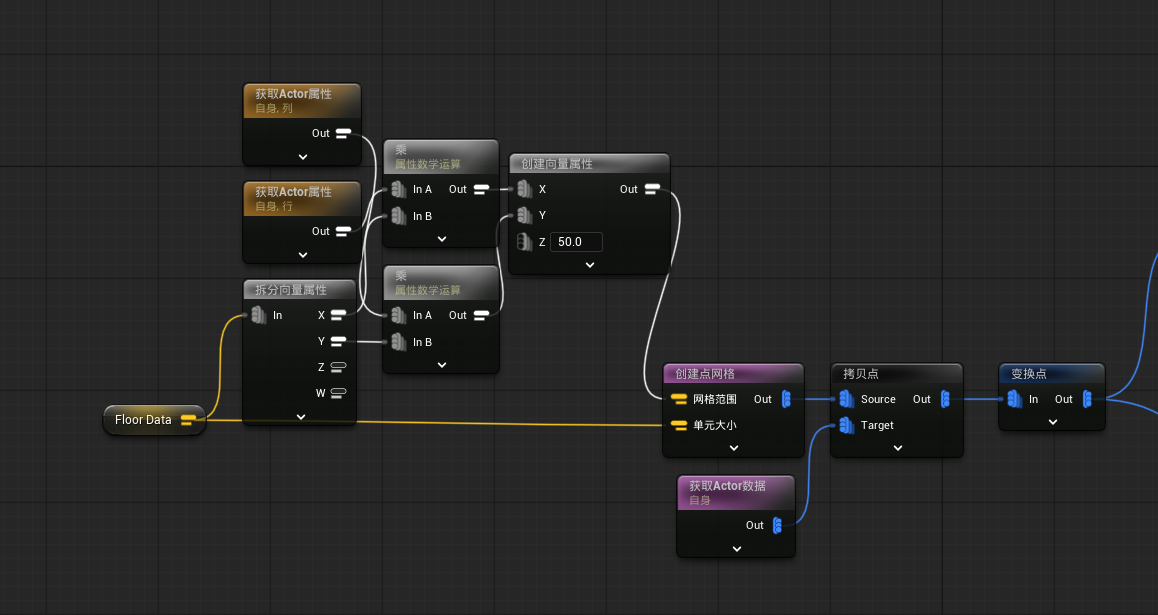

地板尺寸传参（PCG 子图）
【概述】 把地板 / 瓦片的尺寸作为参数在各子图之间传递，让墙体、屋顶等模块都按同一套模数对齐。 【原创亮点与作用】 这是我给整套建筑系统立的"统一度量衡"：关键尺寸只在一处定义，再通过属性 / 参数传递分发给所有需要它的模块。 它的作用看似不起眼，却很关键——保证地板、墙、屋顶用的是同一个基准尺寸，拼起来才不会出现错位或缝隙；尺寸一改，全屋按比例联动，是模块化、规范化程序化建筑的"地基中的地基"。 完成时间：2026 年 ｜ 个人独立完成

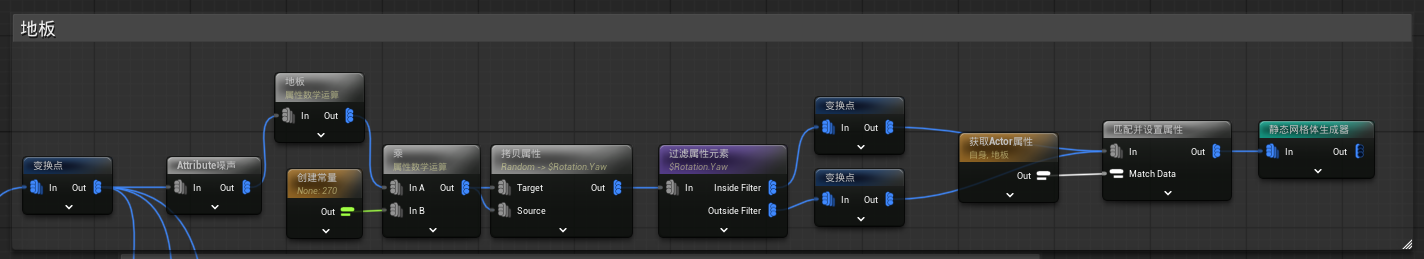

地板生成（PCG 子图）
【概述】 在地基之上按楼层程序化铺设地板，构成每一层的水平结构。 【原创亮点与作用】 我依据楼层信息和地板尺寸参数，把地板网格自动排布、对齐到结构网格上，逐层铺设。 它的作用是让"每层的地面"随楼层自动生成并对齐——配合楼层自定义，房子加一层就多一层地板，且模数统一、不会错位，是逐层拼装建筑的基础一环。 完成时间：2026 年 ｜ 个人独立完成

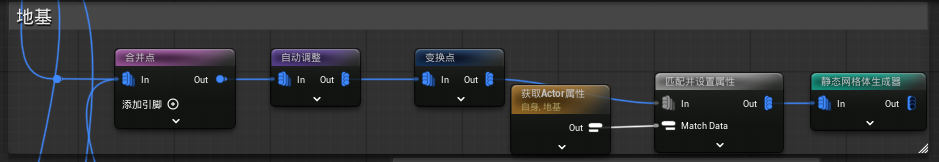

地基生成（PCG 子图）
【概述】 生成建筑地基的通用子图，为上层结构提供统一的基面与对齐基准，可被不同房屋模块复用。 【原创亮点与作用】 我把"地基"抽象成一个独立、可复用的零件：用点 / 网格运算生成基面，尺寸参数化，谁需要就接谁。 它的作用是统一所有建筑的"地基标准"——基面对齐方式一致，后续模块就能放心对齐；同时因为是公共子图，改一处即可影响所有调用它的房子，体现了模块化、可复用的程序化设计思路。 完成时间：2026 年 ｜ 个人独立完成

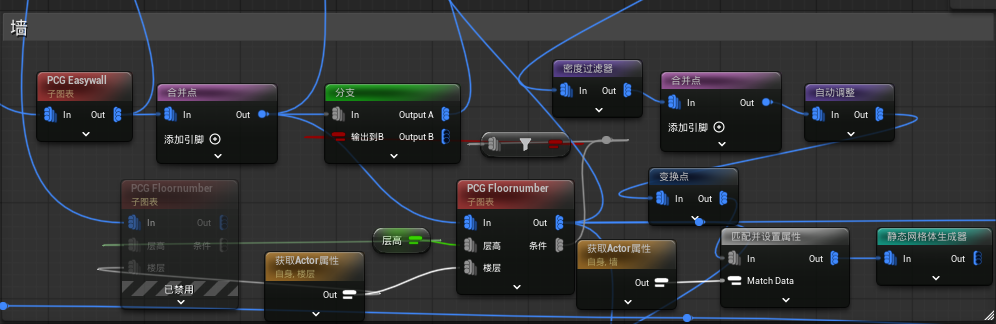

多层房屋生成墙（PCG 子图）
【概述】 为多层房屋按楼层程序化生成墙体，处理逐层堆叠与墙面排布。 【原创亮点与作用】 我依据楼层数与每层地板的边界，自动沿边生成墙面，并逐层往上堆叠；层数、墙面模块、开口位置都可参数化。 它的作用是让"墙"跟着楼层自动长高——不论是一层小屋还是多层楼房，都用同一套逻辑生成，墙体始终贴合地板边界、层层对齐，省去逐面手摆的繁琐。 完成时间：2026 年 ｜ 个人独立完成

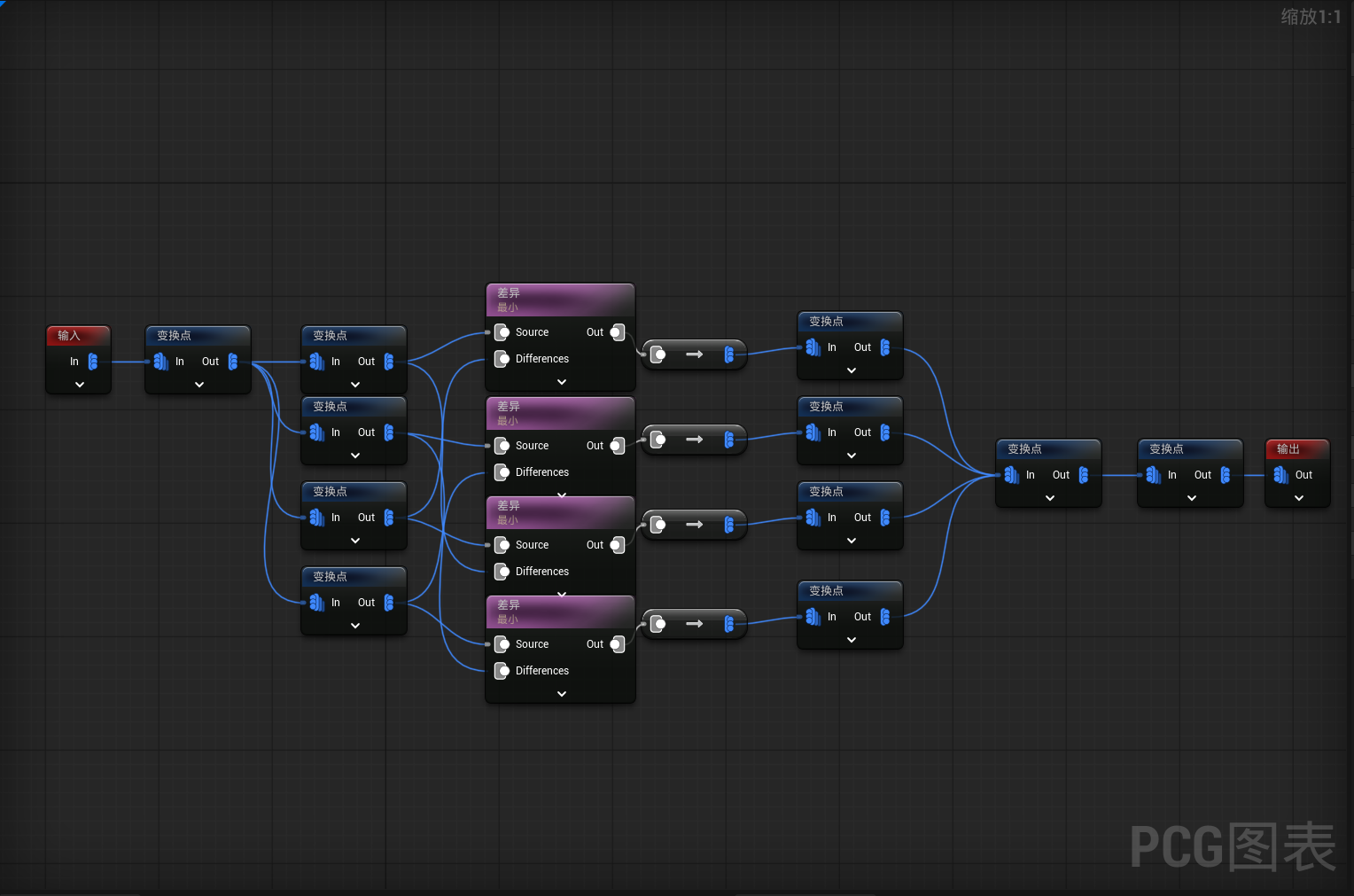

房屋地基生成（PCG 子图）
【概述】 在确定的房屋落点上生成地基轮廓与基座，作为楼层和墙体的承载基面。 【原创亮点与作用】 我以房屋落点为种子，向外扩展出地基的几何形状，并把尺寸、形态都做成可调参数。 它的作用是给每栋房子一个干净、对齐的"起跳面"——后续地板、墙体都以此为基准对齐，保证从基座到主体的拼装严丝合缝，也让不同占地大小的房子都能用同一套逻辑生成。 完成时间：2026 年 ｜ 个人独立完成
房屋生成及参数演示（视频）
【概述】 演示房屋程序化生成的全过程，并实时调节楼层数、尺寸等参数，展示"一处改参、整栋重算"的效果。 【原创亮点与作用】 这段视频是我建筑系统"参数化"价值的最直观证明：拖动楼层 / 尺寸参数，房子就当场从地基到屋顶整体重建——平房秒变多层，占地一改，墙、屋顶、支撑全部自适应跟上。 它的作用是说明这套房子不是固定模型，而是一组"活"的规则：美术想要什么体量，调参数就行，不必回去重搭。这正是程序化建筑相对手工搭建的核心效率优势。 完成时间：2026 年 ｜ 个人独立完成

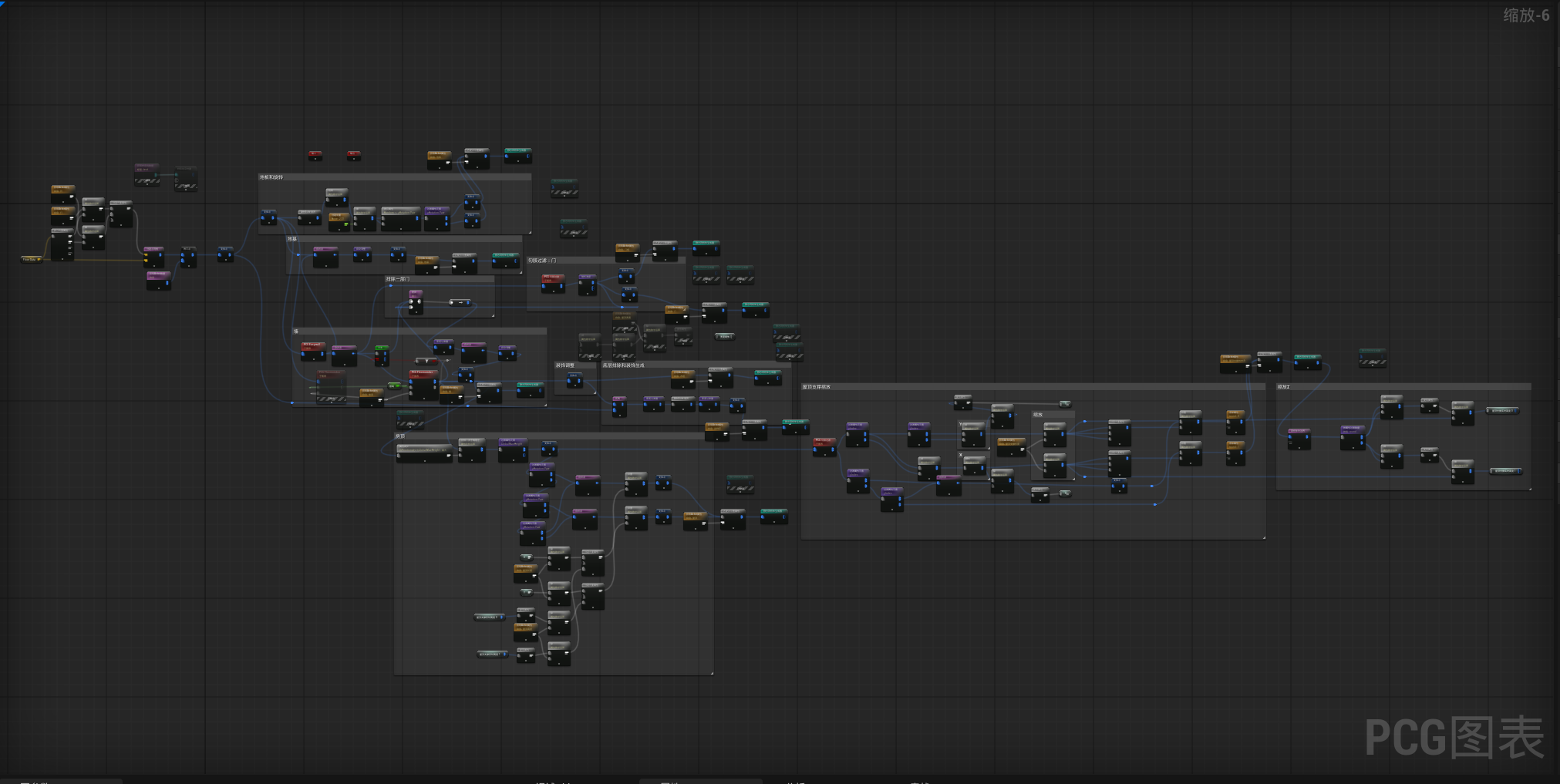

房屋生成逻辑（PCG 子图）
【概述】 房屋生成的核心逻辑子图，组织起地基、楼层、墙体、屋顶、门洞等模块的生成顺序与依赖关系，是整套程序化建筑的"主干"。 【原创亮点与作用】 我把"盖房子"这件事拆成一条有先后的流水线：先定地基基面，再逐层铺地板、按层生成墙体，最后封屋顶、抠门洞。每一步都把上一步的结果当作输入，确保结构上严丝合缝。 它的作用是把建筑从"摆模型"变成"按规则长出来"——同一套逻辑能生成不同体量、不同层数的房子，既保证结构合理，又能批量产出，大幅减少手工搭建的重复劳动。 完成时间：2026 年 ｜ 个人独立完成

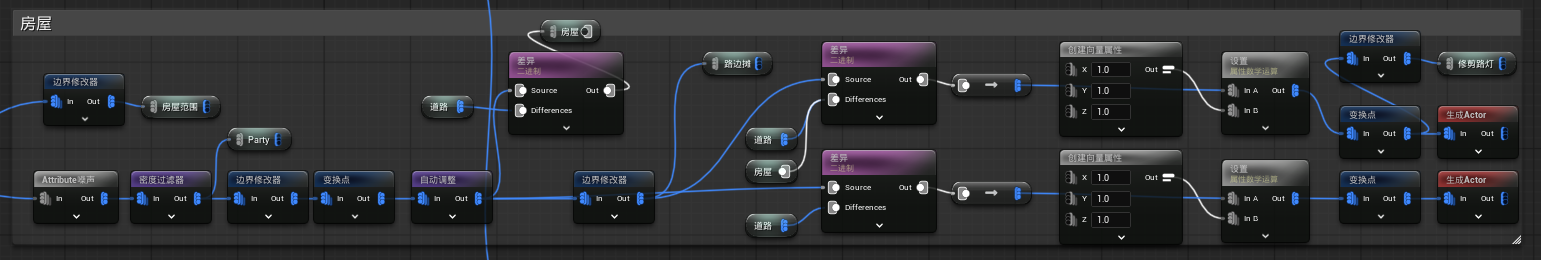

房屋位置定义（PCG 子图）
【概述】 确定房屋在场景中"长在哪、朝哪边"的子图，为后续地基、楼层生成提供落点与朝向基准。 【原创亮点与作用】 我用点的生成与筛选来决定每栋建筑的落位：先铺候选点，再按密度、间距、可建区域等规则筛掉不合适的位置，并给每个保留点赋予朝向。 它的作用是把"城镇/聚落的布局"也纳入程序化——落点规则一改，整片建筑的疏密与排布随之变化，而不必逐栋手动摆放，是整套建筑系统的"选址"环节。 完成时间：2026 年 ｜ 个人独立完成

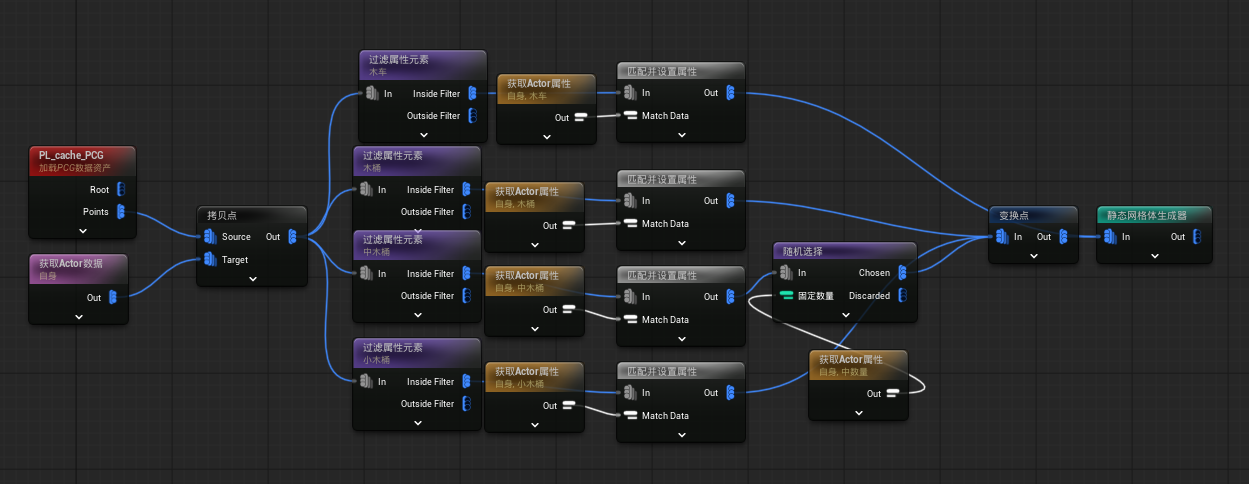

关卡实例生成（PCG 子图）
【概述】 把 PCG 的生成结果以"关卡实例（Instance）"的形式落地，统一管理大量重复资产的实例化与组织。 【原创亮点与作用】 我让海量重复资产（草、石、栏杆、装饰……）走实例化生成，而不是各自独立的 Actor。 它的作用直指性能与可维护：实例化大幅降低 DrawCall 和内存管理成本，支撑起大场景的高效渲染；同时这些资产被有组织地归拢，方便整体管理与迭代。是把"程序化生成"真正落到"可在引擎里跑得动的大场景"的关键一步。 完成时间：2026 年 ｜ 个人独立完成
关卡实例生成演示（视频）
【概述】 演示把 PCG 结果以关卡实例形式批量落地的过程，展示大量重复资产的实例化生成与组织。 【原创亮点与作用】 视频里能看到成片资产以实例化方式一次性铺开、并被有序管理。 它的作用是展示我对"程序化结果如何高效落到引擎里"的考量——靠实例化压住 DrawCall 与内存开销，让大体量场景仍跑得动。是连接"生成得出来"和"跑得起来"之间的关键一环。 完成时间：2026 年 ｜ 个人独立完成

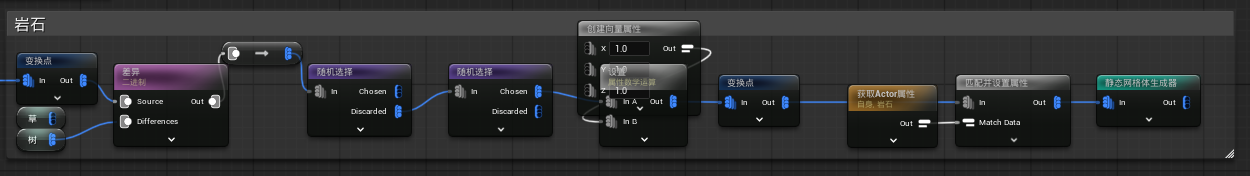

简易岩石（PCG 子图）
【概述】 程序化散布岩石资产，控制位置、随机旋转与缩放，丰富地表细节。 【原创亮点与作用】 我在合法区域采样落点，给每块岩石随机一个朝向和体量，并避开道路、建筑等区域。 它的作用是用很低的成本把空旷地表"填实"——随机化让石头不重样、不呆板，避让规则保证它们不会怼进路面或房子里，是快速提升场景自然度的散布模块。 完成时间：2026 年 ｜ 个人独立完成

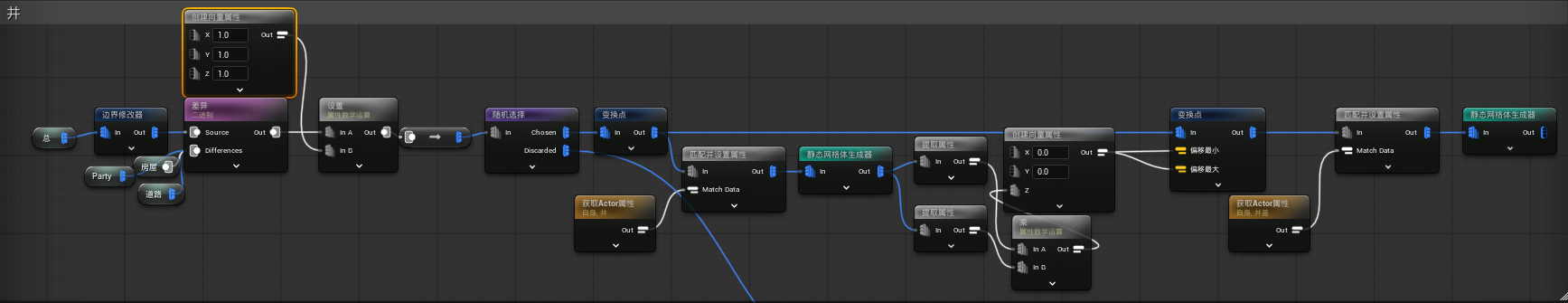

井盖生成（PCG 子图）
【概述】 在道路 / 地面上程序化点缀井盖等小型地表细节，提升场景真实度。 【原创亮点与作用】 我在道路区域采样落点并实例化井盖，数量与分布参数化可调。 它的作用是补足那种"一看就有人住"的生活细节——这类小物件手摆很枯燥，交给程序按规则点缀，既省事又能保证分布合理，是让街道更可信的画龙点睛。 完成时间：2026 年 ｜ 个人独立完成

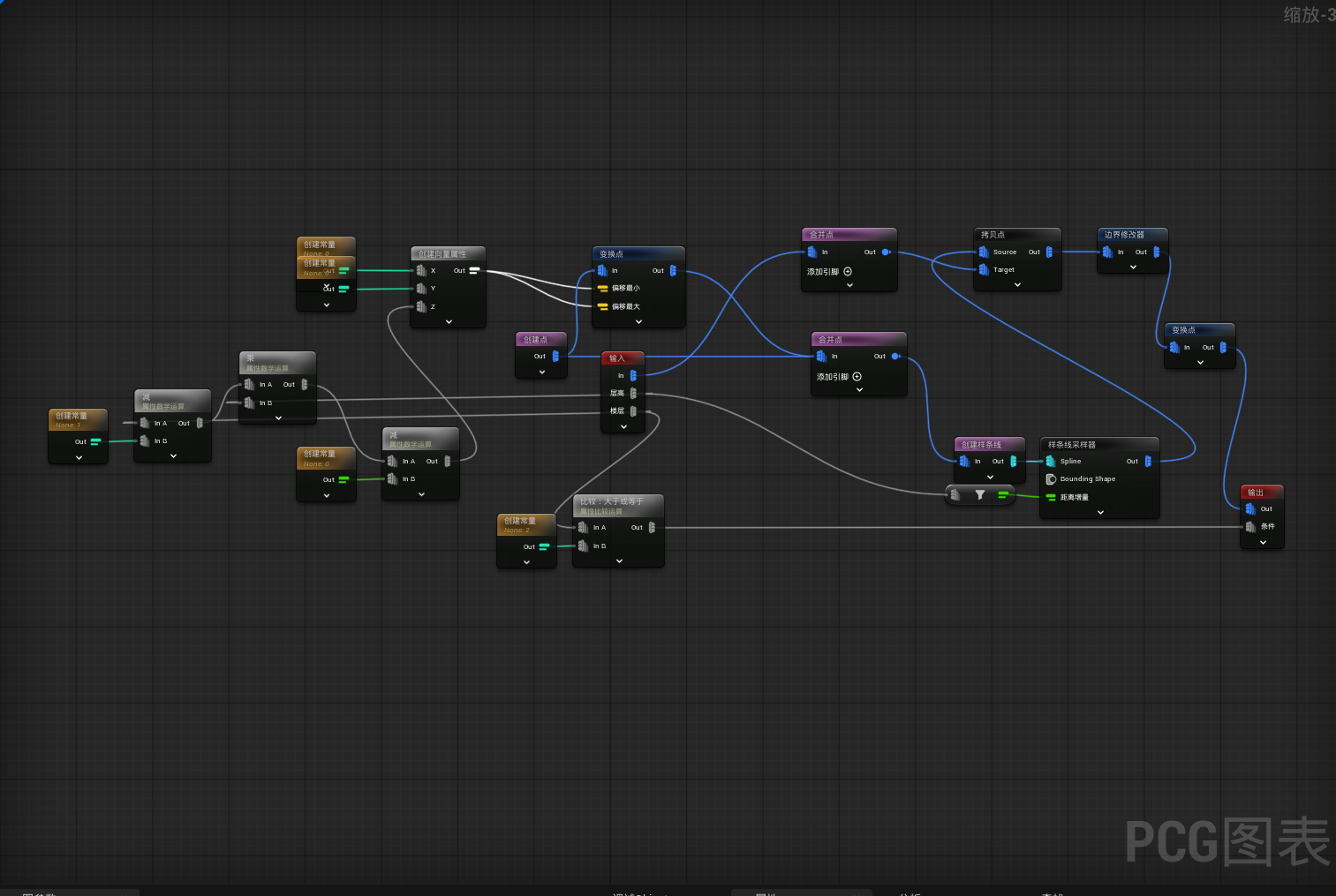

楼层自定义（PCG 子图）
【概述】 把房屋的楼层数、层高等做成可自定义参数，驱动地板 / 墙体 / 屋顶按设定逐层生成。 【原创亮点与作用】 我用一个参数化的楼层循环来控制建筑体量：设几层、每层多高，子图就生成几层、堆多高，地板、墙、屋顶全程跟着联动。 它的作用是把"建筑的高矮胖瘦"变成一个旋钮——一处改参即可在平房、二层、多层之间自由切换，配合落点规则就能快速铺出层次错落的聚落，极大提升场景搭建效率。 完成时间：2026 年 ｜ 个人独立完成

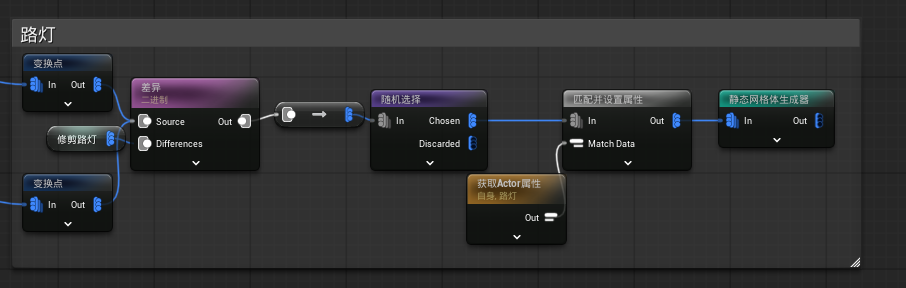

路灯生成（PCG 子图）
【概述】 沿道路 / 样条按间距程序化布置路灯，保持等距排列与正确朝向。 【原创亮点与作用】 我以道路样条为依据等距采样落点，参数化控制间距与偏移，再实例化路灯。 它的作用是让"沿街设施"自动跟着路走——路改线，路灯自动重排；间距一调，整条街的疏密随之变化。是把道路从"一条路面"扩展成"有街景"的配套环节。 完成时间：2026 年 ｜ 个人独立完成

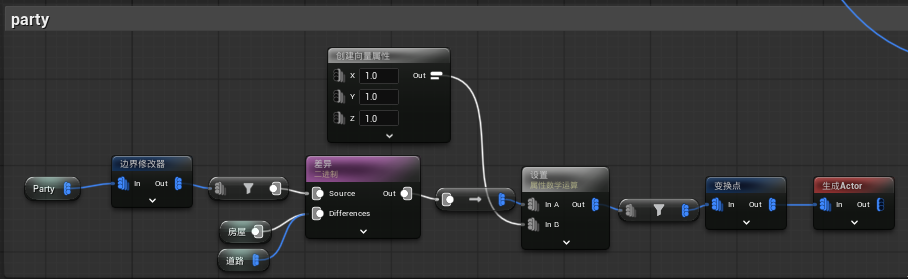

木制台生成（PCG 子图）
【概述】 程序化生成木制平台 / 台架类道具，作为场景中的功能性 / 装饰性构件。 【原创亮点与作用】 我用落点 + 尺寸参数把木台的结构自动拼出来，形态和分布都可调。 它的作用是让这类重复出现的木结构道具不必逐个手搭——一套逻辑生成不同大小的木台，既统一风格又有变化，丰富场景的层次与可交互感。 完成时间：2026 年 ｜ 个人独立完成

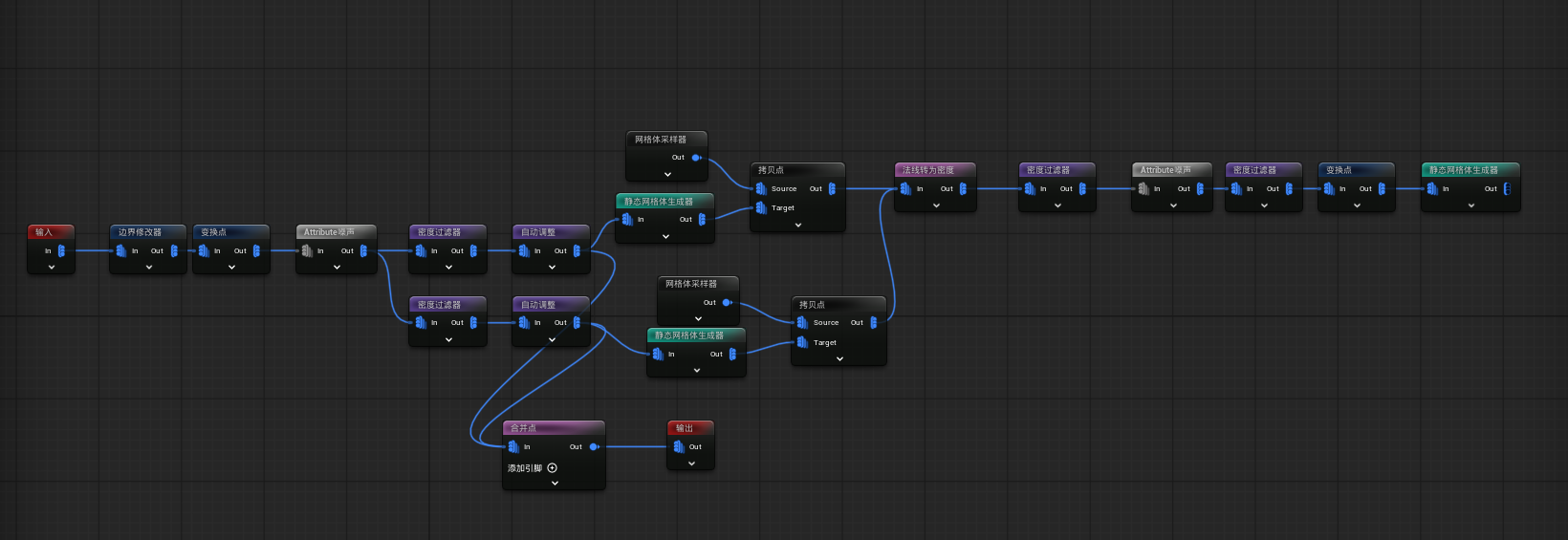

木桩生成（PCG 子图）
【概述】 沿路径 / 边界程序化布置木桩，控制间距、随机高度与朝向，形成自然的栅栏 / 边界感。 【原创亮点与作用】 我沿样条 / 边界等距采样落点，再给每根木桩随机一点高度和朝向后实例化。 它的作用是用最简单的元素拉出"边界"语言——等距保证成排的秩序感，随机高度 / 朝向又带来手作般的不齐整，做出自然的篱笆 / 围栏，比手摆一根根快得多且更耐看。 完成时间：2026 年 ｜ 个人独立完成

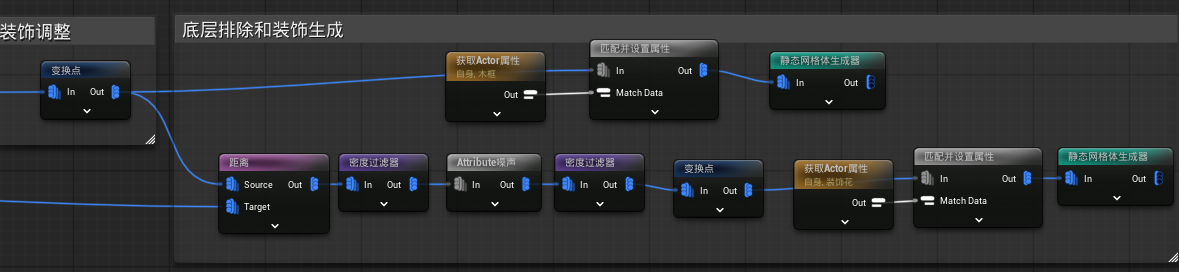

排除第一层生成装饰物（PCG 子图）
【概述】 在生成装饰物时排除建筑第一层 / 指定区域，避免装饰物与主体结构或通行区冲突。 【原创亮点与作用】 我用分层标记 + 过滤规则把"不该放装饰物"的层级 / 区域先排除掉，再在剩下的合法区域散布装饰。 它的作用是让装饰既丰富又不添乱——比如不堵住一层的门窗 / 通道，只在合适的位置点缀；这种"先排除、再生成"的思路在整套系统里反复用到，是保证程序化结果可用、不穿帮的细节把控。 完成时间：2026 年 ｜ 个人独立完成

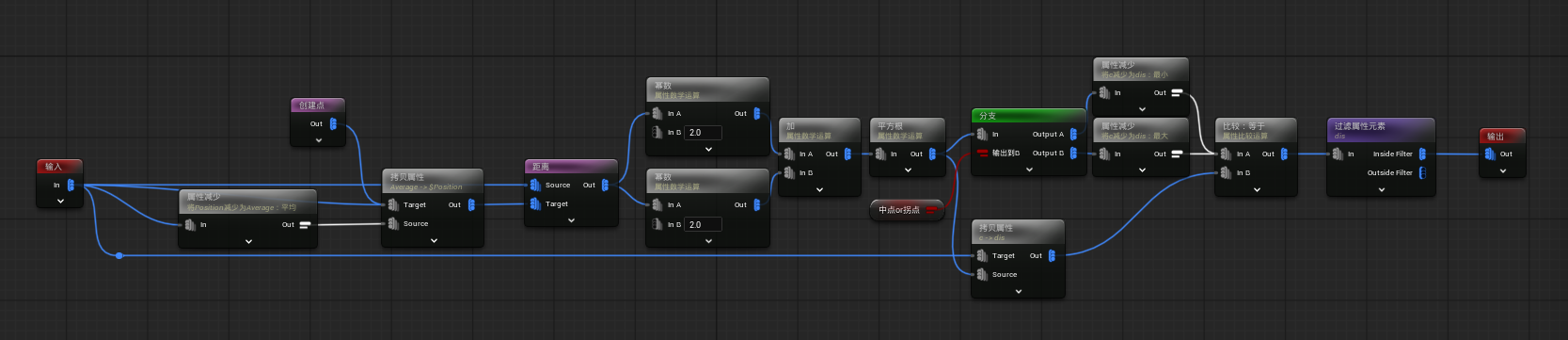

平面勾股过滤点（PCG 算法子图）
【概述】 一段纯节点实现的算法子图：用勾股定理算出点到某个基准（如平均点 / 中心）的平面距离，再按距离比较筛选出中点、拐点等目标点。 【原创亮点与作用】 这是我用 PCG 节点"手搓"出来的一套距离判定算法，整条链路没有借助任何现成节点的黑盒： · 先用"属性减少"求出参考基准（如一组点的平均位置）； · 拷贝位置后求差，分别对 X、Y 分量取平方（幂数）、相加，再开平方根——也就是把 √(a²+b²) 这条勾股公式一节一节搭出来； · 最后拿算出的距离做比较、过滤，精确挑出符合条件的点（图中标注的"中点 or 拐点"）。 它的作用是给程序化流程提供一个可复用的"按几何关系选点"的工具——比如在样条或轮廓上找拐角、找中点、按半径圈选。能把课本里的勾股定理拆成节点链落地，体现的是我对 PCG 数据流和底层数学的双重掌控，而不是停留在调用现成功能。 完成时间：2026 年 ｜ 个人独立完成
树生成（PCG 子图）
【概述】 在场景中程序化散布树木，控制分布密度、随机朝向与缩放，并避让道路 / 建筑。 【原创亮点与作用】 我基于地形和排除规则采样落点，再给每棵树随机姿态后实例化成片。 它的作用是快速铺出有疏密、有变化的林木——密度可调，随机化避免"复制粘贴感"，避让规则让树不会长到路上或屋里；与草地、岩石一起，构成层次完整的野外生态。 完成时间：2026 年 ｜ 个人独立完成

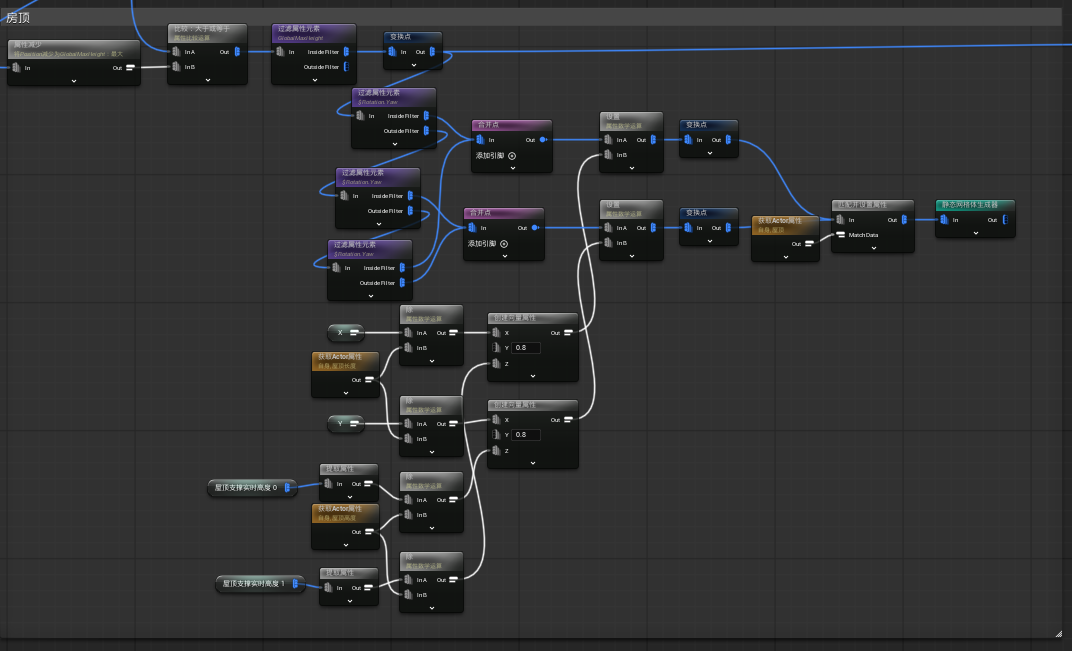

屋顶生成（PCG 子图）
【概述】 在房屋顶层程序化生成屋顶结构，完成封顶并与墙体边界对齐。 【原创亮点与作用】 我以顶层轮廓和"屋顶支撑计算"得出的几何为依据，生成屋顶网格，形态与坡度可调。 它的作用是给每栋房子一个贴合主体、比例正确的顶——不论建筑占地形状如何，屋顶都能自动随之适配、与下方墙体对齐，是程序化建筑收尾、成形的关键一步。 完成时间：2026 年 ｜ 个人独立完成

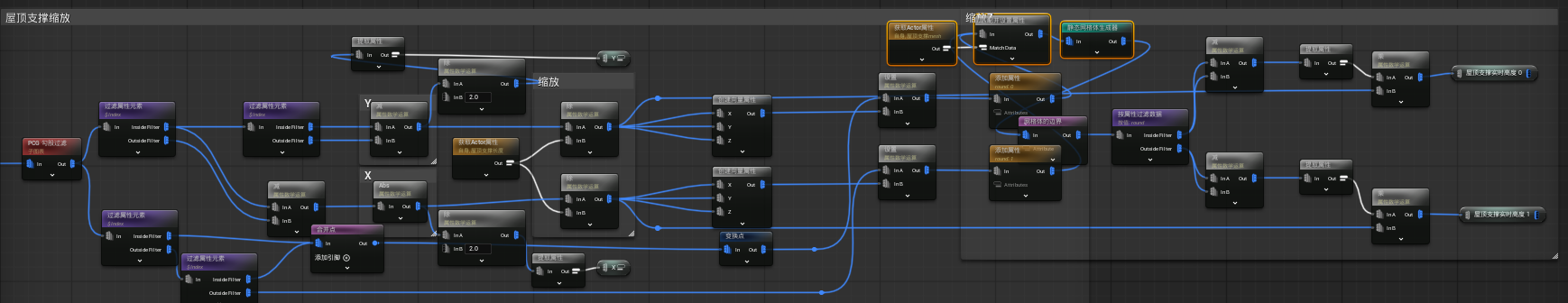

屋顶支撑计算（PCG 子图）
【概述】 计算屋顶的支撑结构（梁 / 柱 / 支撑件）的位置与缩放，让屋顶不只是一个漂浮的"盖子"，而是有结构上说得通的承托——本图核心是"屋顶支撑缩放"逻辑。 【原创亮点与作用】 这是我在建筑系统里写得比较硬核的一段纯节点几何运算： · 沿 X、Y 两个轴分别求出支撑件应落的位置与跨距，按屋顶 / 墙体的实际尺寸推导，而不是写死数值； · 关键一步是"缩放"——支撑件会按它要跨越的距离自动拉伸 / 收缩，正好顶到屋顶与结构之间，不留缝也不穿模； · 落点 + 缩放全部由属性数学算出，屋顶大小一变，支撑的数量和长度随之自适应。 它的作用，是把"建模师凭经验摆梁柱"这件事翻译成一套可计算、可复算的程序化规则——让程序生成的屋顶在视觉与结构上都站得住脚，也是我"用算法驱动几何"理解的集中体现。 完成时间：2026 年 ｜ 个人独立完成

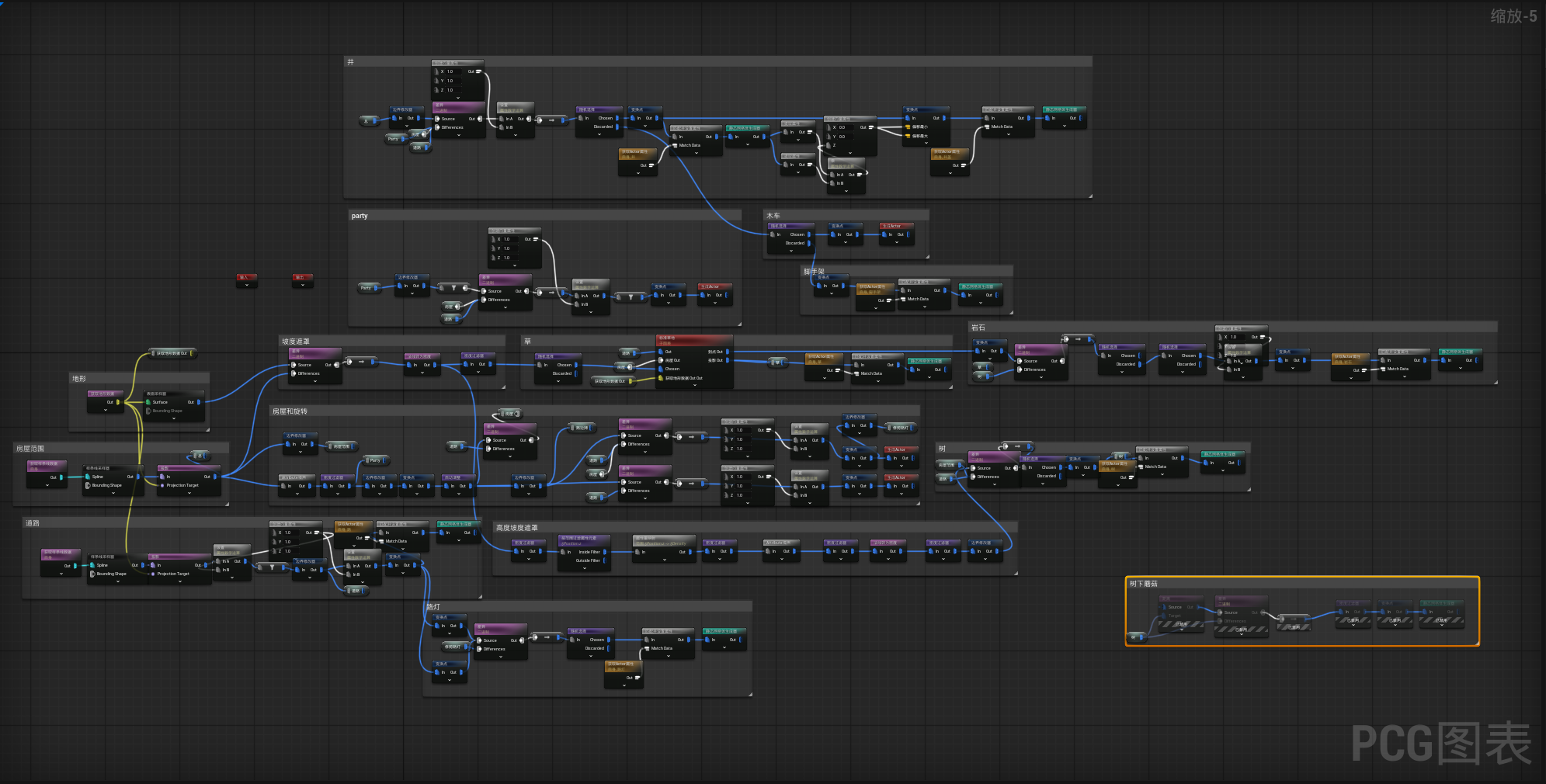

PCG 主函数图表（程序化生成总控）
【概述】 整套程序化场景的 UE5 PCG 主图表，统筹调度下面所有子图——房屋、道路、草地、岩石、植被、装饰物、关卡实例等，把它们串成一条从地形到细节的完整生成流程。 【原创亮点与作用】 我把整个系统拆成"模块化子图 + 主图编排"的结构：每个子图只负责一件事（地基、墙、屋顶、散布……），主图负责按依赖关系把它们接起来、并把关键参数透传下去。 这样做的作用是——整张场景由一处入口驱动，改一个参数就能让相关模块联动重算；子图之间解耦、可复用、可单独调试，让程序化场景方案具备工程化的可维护性，而不是一张越接越乱的大图。 完成时间：2026 年 ｜ 个人独立完成
PCG 主函数生成演示（视频）
【概述】 演示主函数图表运行时、各子图协同生成场景的过程：从地形铺底，到建筑、道路、植被等模块依次落地。 【原创亮点与作用】 这段视频把我那套"模块化子图 + 主图编排"的运转过程摊开给人看——能直观看到一张空场是怎么被规则一层层"长"出内容来的。 它的作用是证明整套系统不是静态截图里的节点图，而是真能跑、能联动、能即时响应参数变化的生产管线；也方便面试 / 协作时快速理解我程序化方案的工作方式。 完成时间：2026 年 ｜ 个人独立完成

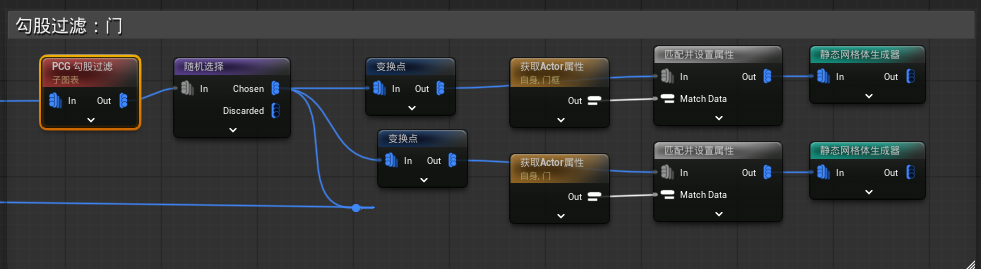

子图过滤门位置（PCG 子图）
【概述】 在墙体生成过程中筛选出门洞所在的位置，把该处的墙面替换或排除，为门预留开口。 【原创亮点与作用】 我用点筛选 / 属性过滤来定位"哪一段墙该开门"，再对这一段墙面单独做排除或替换处理。 它的作用是让程序生成的房子"进得去"——不是一堵密不透风的盒子，而是有门有出入口；门的位置规则可调，墙体重算时门洞也跟着自动对位，是建筑细节合理化的重要一环。 完成时间：2026 年 ｜ 个人独立完成
